컴파일 공장 이야기는 컴파일이 어떻게 이루어져서 결국에는 우리가 흔히 말하는 Binary Image라는 것을 어떻게 만들어 낼까 하는 뭐 그런 얘기를 말합니다. 큰걸 기대 했다면 약간 미안하지만 하하. 컴파일 공장을 설명하자면 상당히 공장에 온 것 같은 느낌이 듭니다만, 공장이라는 건 뭔가 시스템화 되어 있으니까 조금은 정리되어 있는 느낌도 있습니다.
컴파일공장의 목적은 바로 우리가 흔히 말하는 Native code의 집합인 Binary Image를 만들어 내는 것이 목적입니다. Binary의 정체는 바로 Processor만이 알아들을 수 있는 Native Code(기계어)의 집합입니다. 인간의 눈으로는 도저히 무슨 말인지 알아낼 수가 없는 뭐 그런 세상의 것입니다. 컴파일의 단상에서 불쑥 튀어나온 그 녀석입니다.
Binary를 만들어 내기 위해서 원료가 필요합니다. 그 원료는 하하 바로 .c나 .h, 그리고 .s 등의 파일들입니다. (.c, .h는 C code와 header 그리고 .s는 ARM assembly file입니다. ) .s의 경우에는 .c를 컴파일하고 나면 Assembly로 만들어 줄 수 있지만, 여러 가지 성능 측면에서 사람이 직접 Assembly로 짠 파일입니다. 뭐 별거 아니지요.

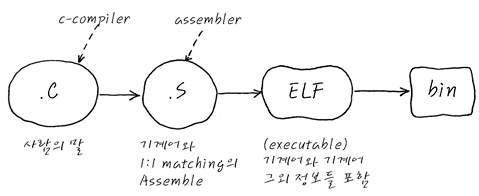

컴파일은 Source file들을 C complier (armcc, tcc)를 이용하여, Assembly로 만들고, 또 이를 Assembler (armasm)을 이용하여 실행 가능하고, Symbol정보를 가진 특정한 type (여기서는 Elf - Excutable and linkable format)으로 만든 후, 그 안에 있는 정말 Native Code(기계어)인 1010으로 이루어진 binary를 뽑아냅니다.
그런데, 아, 여기서 문제가 하나 발생했습니다. 간단한 Software야 위의 그림처럼 .c file하나 만들어서 compile하면 있고없고없고있고의 binary를 만들어 낼 수 있겠지만, 요즘 같은 세상에 그런 간단한 프로그램이 있을 리가 만무합니다. 음.. 그럼 요즘 같은 세상에는 어떻게 큰 프로그램이 만들어 질까요~? 대단히 긴~ .c file을 컴파일 해서 Assembly로 만든 후 Assembler로 기계어를 만들어 낼까요?
음, 인간은 의외로 똑똑 한 개념들을 만들어 내는 재주가 있지요. 인간은 여기에 link라는 개념을 만들었습니다. link라는 것은 여러 개의 .c file을 Assembly로 만든 후 Assembler를 이용하여 Object라는 새로운 기계어 형태를 만들어 내어 이런 object들을 link (연결) 하는 것을 말합니다. (오, 이렇게 하면 여러 개의 .c file을 이용하여 프로그램을 만들 수 있겠네요.) object는 각각의 기계어이긴 하지만 혼자서 완성된 형태는 아니며, 각기 다른 .c를 컴파일 한 object와 연결할 수도 있는 정보와, 디버깅이 가능한 symbol정보를 담고 있습니다. 이 형태는 요즘 흔히들 말하는 elf 형태를 말하는 것이며, elf 형태를 따른 object들은 linker를 이용하여 서로 link할 수 있게 되는 것이죠. 헉헉.
자 어쨌거나, 다시 말하면 컴파일은 Source file들을 C complier (armcc, tcc)를 이용하여, Assembly로 만들고, 또 이를 Assembler (armasm)을 이용하여 object file로 만듭니다. 이때 object file은 나중에 linker (armlink)를 이용하여 모두 엮이게 되며, 이때 output으로 나오는 것 또한 elf 라는 확장자를 가진 큰 elf가 나오게 됩니다. 음.. 상당히 쉬운 공장이죠?
한가지 비밀을 더 폭로하자면, armcc, tcc는 내부적으로 *.c file을 *.s file로 만들어 주고 , 만들어진 *.s file을 다시 armasm을 이용하여 *.o (object file)로 만들어줍니다. 결국 알아서 두단계를 자동으로 해주니까 편리하네요. 그마저 자동으로 하는 거 보면 사람은 정말 귀찮은 게 싫은가 봅니다.
그리고, armcc, tcc가 *.c file을 *.s로 만들기 전에 Preprocessor(전처리기)라고 불리 우는 일을 합니다. 자꾸 복잡한 얘기가 끼어 들기 시작합니다만, 일단 C processor와 lint Processor 라는 걸 이용해서 웬만한 syntax적인 것들을 정리해 둡니다. lint processor라는 건 UNIX계열에서 사용하는 Syntax 정리기 비스므리한 것이에요. 선언된 macro나 define을 compile하기 전에 모두 바꿔 치기 해 놓는다거나, syntax error가 있는지 등을 점검한 후, armcc나 tcc가 제대로 컴파일 할 수 있는 단계까지 만들어 놓으면, armcc나 tcc는 Assembly로 만들고, 그를 최적화 하는 것에만 신경 쓸 수 있게 해주는 거지요. 아.. 사족이 길었네요.
결국 c-compiler로 .c file 하나를 컴파일 하면,
ⓐ 전처리를 하고 (#define이나, #include등의 것을 잘 처리해서 끼워 넣어서 c 형식의 .i file을 만듦)
ⓑ 전처리 된 녀석을 mnemonic의 Assembly로 만들고 (기계어와 1:1 대응의 .s Assembly로 만들고)

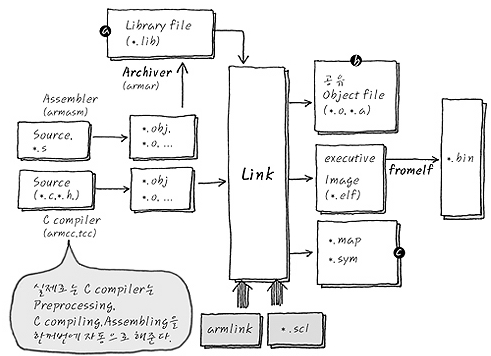

ⓒ Assembly를 실제 기계어로 만들어준다. (elf 형식의 .o file로 만든다)계속 허접하게 늘어놓은 말을 그림으로 그리면 다음과 같습니다.
ⓐ 뒤에서 다루겠지만, 몇 가지 더 덧붙이자면 lib file은 source code를 제공하고 싶지 않은 개발자가 object 형식으로 미리 컴파일 하여 제공하고, lib은 다른 컴파일 된 object들과 link되어 같이 물려 들어가는 형식을 취합니다.
ⓑ 또한 link시에 scl이라는 것이 새로 들어가 있는데요, 이것은 Scatter Loading이라고 부르며, binary를 만들어 낼 때, 메모리의 주소 구성을 원하는 대로 주물럭 주물럭 댈 수 있게 해주는 script file입니다.
ⓒ Map file이나 Sym file은 compile된 binary의 메모리 구성을 나타내 주는 text file인데요, 보통 compiler option을 줘서 만들어 낼 수 있는 option file이에요.
뭐 다 그렇고 그런 얘기 입니다만, 마지막에 큰 elf는 fromelf라는 Utility를 이용하여 symbol정보 같은 군더더기를 빼내고 나서 순수 기계어 덩어리로 만들어 낸 것입니다. - 자 결국에는 또 인간으로는 도저히 알아낼 수 없는 머 그런 세상입니다. 하하.
